PX-1 Handheld
Yarı yarıya parça sayısı. İkincil yapıştırma operasyonu yok.
Ürün tasarımı · Prototipleme · Kalıp tasarımı
22 → 11
-28%
-45%
6 Loops
PX-1, hem yüksek mekanik rijitlik hem de dahili haznenin optik berraklıkla izlenmesini gerektiren ultra kompakt bir el cihazı olarak tasarlandı. Bu kategorideki geleneksel ürünler ultrasonik kaynakla birleştirilen iki parçalı kabuklara dayanıyordu. Ekibimiz mimariyi tek parça monokok gövdeye ve entegre süngü kilitli şeffaf hazneye dönüştürdü.
Ayrık Gövde ve Kaynak İzi Problemi
İki parçalı gövde tasarımları, kullanıcının tam kavrama alanında dikiş çizgisi oluşturur. İç vidalama kuleleri gerektirir, burulma yükü altında esner ve sızdırmazlık problemleri yaratır.
- ▸6 farklı düşme açısında betona 1.5 metre yükseklikten düşmeye dayanmalı.
- ▸28 saniyenin altında enjeksiyon çevrim süresi için et kalınlığı 1.8mm–2.4mm ile sınırlandırıldı.
- ▸Optik hazne, kalıptan sonra polisaj gerektirmeksizin SPI-A2 kalıp parlaklığına ulaşmalı.
Ergonomik Kil Taramalarından Parametrik Kalıp CAD Modeline
Yüzeyleri A-Class CAD modeline aktarmadan önce başparmak erişimi ve avuç içi konturunu kil modellerle netleştirdik. Mukavemet kaburgaları ana bükülme vektörlerine göre konumlandırıldı.
Süngü Kilit İçin Çöken Maça Kalıp Tasarımı
Kalıplama sonrası kaynak yapmak yerine, ana enjeksiyon döngüsünde dahili kilit tırnaklarını oluşturan çöken maça mekanizması uyguladık.
14 Haftada Seri Üretime Hazır
T1 deneme numuneleri nominal CAD ölçüleriyle 0.04mm tolerans içinde eşleşti. Parça maliyeti hedeflenen bütçenin %18 altında tamamlandı.
Ergonomik Konsept ve Tutuş Çalışmaları
Başlangıç oran etütleri, ağırlık dağılımı ve el kavrama çalışmaları.
Dahili Mekanik Yerleşim ve DFM Montajı
Kalıp açıları, kaburga ağları ve maça detaylarıyla tam parametrik CAD montajı.

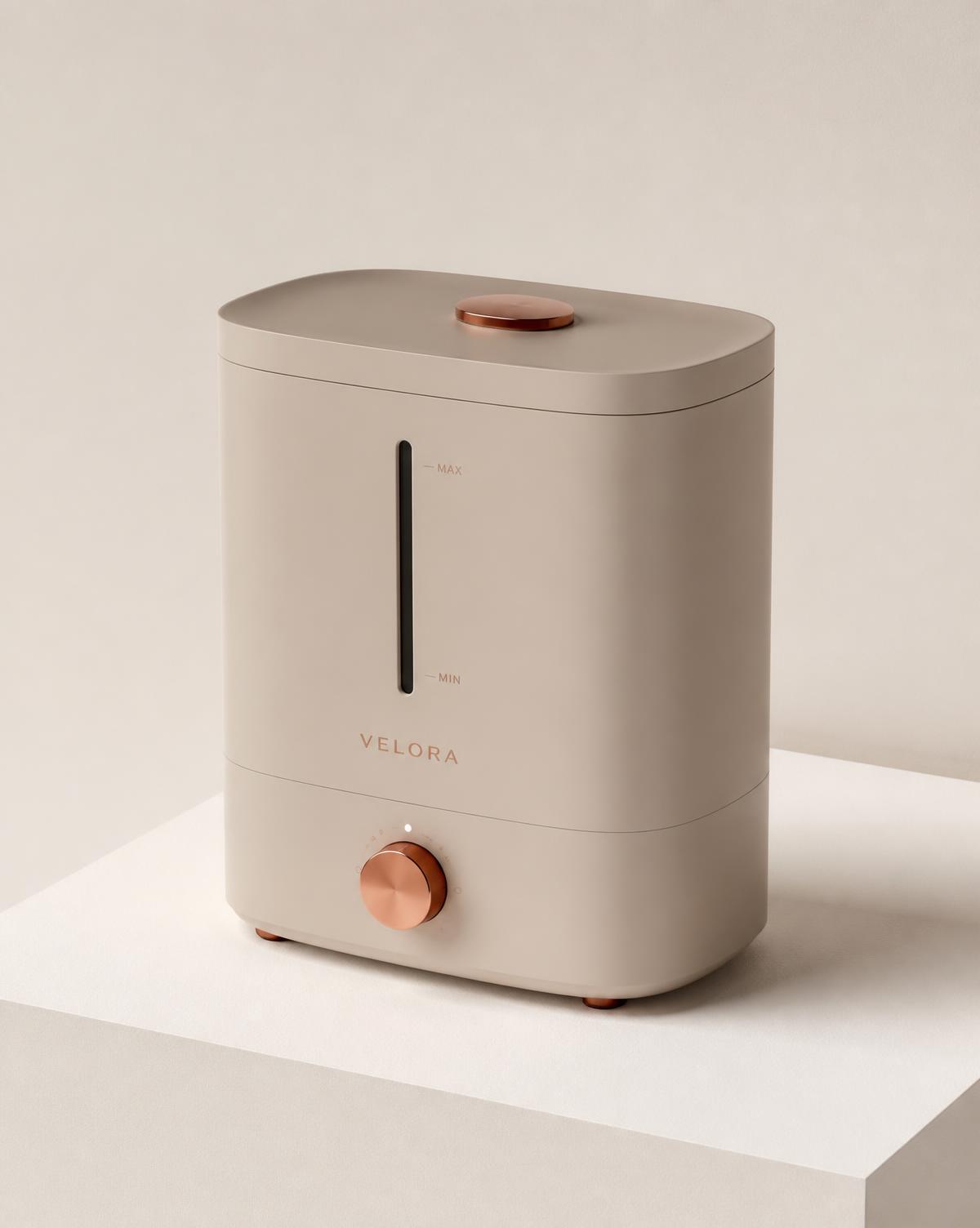

T1 Doğrulama ve Pilot Montaj
Dikişsiz monokok gövdeyi sergileyen pilot üretim onaylı nihai ürün.
